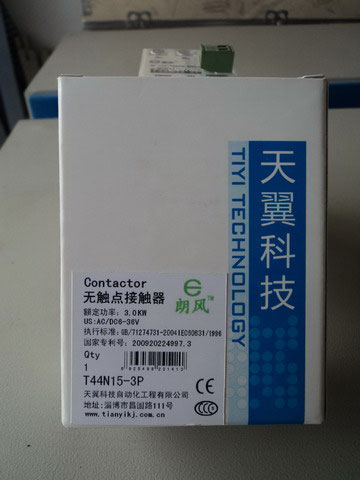

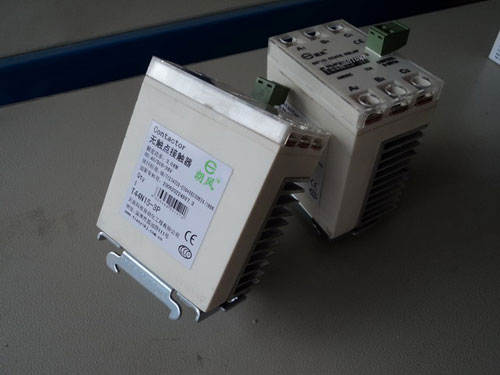

T44N15-3P
三相交流无触点接触器
3-phasecontactless AC contactor
朗风牌T44系列无触点接触器适用于三相电动机负载，其中10A-40A为双向可控硅输出，50A-60A为单向可控硅反并联（增强型）输出，大于60A的采用IR可控硅芯片，耐压大于1600V（特定）。输入控制全部是恒流源（6V-36VA/DC），交流控制（90V-280VAX）。
|
产品型号
Products Type |
T44A10-3P |
T44N10-3P
|
T44A15-3P |
T44N15-3P | ||
|
输入参数
Input
Reference
Data |
控制电压范围
Control Voltage Range |
90-280VAC |
AC/DC通用
18-36V |
90-280VAC |
AC/DC通用
18-36V | |
|
控制电流范围（mA）
Control Current Range |
5-25mA |
7-10mA(DC)
5-25mA (AC) |
5-25MA |
7-10mA(DC)
5-25mA (AC) | ||
|
关断电压(Vdc)
Must Release Voltage |
<1.0 |
<1.0 |
<1.0 |
<1.0 | ||
|
输出参数
Output
Refence
Data |
负载电压范围（Vac）
Line Voltage Range |
40-440VAC |
40-440VAC |
40-440VAC |
40-440VAC | |
|
额定电流（有效值）
Rated current(RMS) |
10A |
10A |
15A |
15A | ||
|
最大负载电流（A）
Max.Load Current |
12A |
12A |
16A |
16A | ||
|
适配电机功率
推荐不大于 Kw |
0.75kw |
0.75kw |
1.5KW |
1.5KW | ||
|
通态压降（Vac）
On State Voltage |
<1.0 |
<1.0 |
<1.0 |
<1.0 | ||
|
断态漏电流（mA）
Off State Leakage |
<5.0 |
<5.0 |
<5.0 |
<5.0 | ||
|
浪涌电流（A）（10ms）
Surga Current |
额定电流×10 |
额定电流×10 |
额定电流×10 |
额定电流×10 | ||
|
导通时间（ms）
Turn On Time |
10 |
10 |
10 |
10 | ||
|
关断时间（ms）
Turn Off Time |
10 |
10 |
10 |
10 | ||
|
其他参数
General
Reference
Data |
I/O隔离电压（V）
I/O Isolation Voltage |
>2500 |
>2500 |
>2500 |
>2500 | |
|
绝缘电压（V）
Isolation Voltage To Case |
>2500 |
>2500 |
>2500 |
>2500 | ||
|
使用温度范围（°C）
Operating Temperature |
-40-80°C |
-40-80°C |
-40-80°C |
-40-80°C | ||
|
认证 |
Certificate |
CE |
|
CE |
CE | |
|
外形代码 |
Shape code |
T4401 |
T4401 |
T4401 |
T4401 | |
国内首创N系列无触点接触器：不分正负极，交流直流通用，节省库存和有色金属
