PLC控制电动机星三角启动的这张图错哪里？尴尬的菜鸟被最后一段话点醒了

        断路器的最基本脱扣器有四种，即热脱扣器、磁脱扣器、分励脱扣器和欠压脱扣器。这四种脱扣器的用途分别是过载保护、短路保护、远程控制和线路欠压保护。

        在GB4728《电气设备用图形符号》中，我们能看到下图：

        注意图中热过载的符号是向右方的一个开口矩形。

        那么向右方的半圆是什么意思？就是磁脱扣的符号。由此可见，图中的断路器带有热磁脱扣器。

        低压鼠笼式电动机的过载保护是由热继电器来执行的，显然断路器的热脱扣器属于多余。因此在选择断路器时，电动机回路一般选择单磁的断路器。

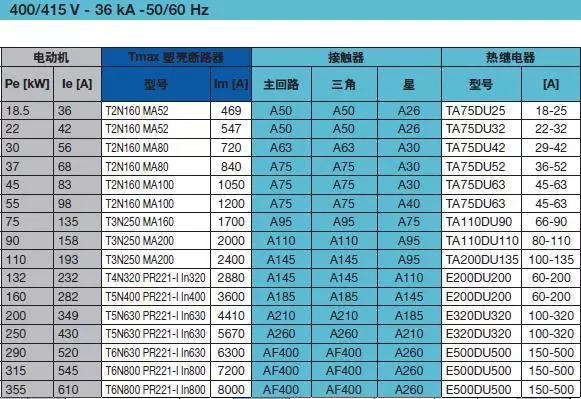

        上图是ABB公司的星三角起动电动机主回路元件的配置表。表中，断路器的MA字符表示单磁脱扣器。当电机功率达到一定数值后，就要采用专用的断路器，但它还是单磁的，例如ABB的T6N800 PR221-I断路器。

        接着有网友说：“双速电机的图和星三角特像但相序是一样的，我来我这个厂面试时就是因为这个卡住了，当时没接触过双速电机，当时是看出来了但解释不了，很尴尬”

        其实星三角起动方式中，到底热继电器要几个？答案是：1个。起动回路无需配套热继电器，只有运行回路才需要配套热继电器。

        不过，对于双速电机，则需要用2只热继电器。注意哦，双速电机的控制电路与星三角起动控制电路特别象。
