LF-DDN05，LF-DDP05无触点继电器模组推出后，深受欢迎。在电磁阀（液压系统内）的应用中，越来越体现出其优良的特性。同时广大用户朋友们也提出了很多改进建议，在此对提出建议的朋友们致以诚挚谢意！最大的改动是：
负载输出端的com原来是共负极的，那么电磁阀线圈的另一端就是24v的正极，一旦线圈内或引线接地，极易造成电磁阀误动作，所以改为com端共正极。但LF-DDN05已经售出很多，为了考虑维修的方便，所以推出LF-DDN05-Z ,LF-DDP05-Z, LF-DDN05，LF-DDP05继续生产，以完成逐渐的转换。推荐客户朋友们使用新型号。
下面附上LF-DDN05-Z的使用说明书：
LF-DDN05-Z使用说明书
产品介绍：
朗风电气研发的LF-DDN05-Z无触点继电器组具有体积小，带负载能力强的特点，可用于扩展PLC的带负载能力，可以驱动6～16通径的电磁阀和小功率直流电机等感性负载，特别适用于液压系统内控制电磁液压阀，完美快速地完成用微弱的电压信号控制较大的电流。
与NPN型晶体管输出型或继电器输出型PLC输出最佳匹配（例如：西门子），
产品特点：
● 无触点继电器组内部全部采用贴片工艺生产，采用了进口元器件，增强了抗干扰性能。
● 集成度高，体积小巧，结构紧凑，便于安装，有利于减少控制箱的尺寸，降低成本。
● 集成翼型散热片，完全树脂灌封，耐振动，耐潮湿和灰尘，功率余量大。
● 输入输出之间完全隔离，输出端损坏对plc无影响，输入端采用恒流源技术，计算机可以直接控制，电流恒定不随电压的改变而改变（10ma左右）控制端电压适应范围宽涵盖5v，12v，24v。
● 模块化拼装，根据选择所需路数，避免不必要的浪费。
● 输入输出接线端子异侧排列，便于布线，标准导轨安装，拆装方便。
● 超长使用寿命，使设备维护变得省心。
● 无触点继电器组响应速度快，最高可达1KHZ。
● 有效电平：N型高电平有效 P型低电平有效
● 通态压降最小0.15vDC
1.性能参数：
| 基本参数 Basic parameters |
额定电流（有效值） Ratedcurrent(RMS) |
5.0A |
| 输入参数 Input Reference Data |
控制电压范围 Control Voltage Range |
DC3.2-32V 恒流源 |
| 输出参数 Output Reference Data |
控制电流范围 (mA) Control Current Range |
5-15mA |
| 关断电压 (Vdc) Must Release Voltage |
＜1 | |
| 负载电压范围 （Vac） Line Voltage Range |
DC 12-200 V | |
| 其它参数 General Reference Data |
最大负载电流 （1min A） Max.Load Current |
10A |
| 内部功率模块型号 | TM20D05 |

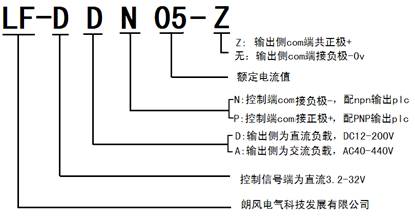

朗风LF-D系列无触点继电器组选型型谱：
2.接线示意图

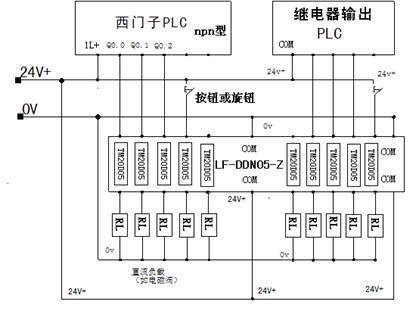

LF-DDN05-Z 应用接线图
特别提醒：
①.指示灯所在一侧为控制输入端，为3-32v，2节电池即可触发，com端接直流的0v。

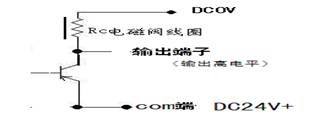

②.输出端等效电路图如下：输出侧com端接正极
使用须知
1).严禁非专业技术人员安装LF-D系列无触点继电器组
2).严禁用兆欧表测量输入、输出端之间的绝缘电阻。
3).严格按接线图接线，接线时一定看清楚接线端子号，不要接错端子。注意正负极。
4).注意输入输出端，切勿接反。指示灯所在一侧为控制端。
5).用plc控制本品时，注意plc的输出形式是否为晶体管输出，一般plc型号后缀带有T字母的为晶体管输出，R字母则为继电器输出，西门子plc晶体管输出多是NPN型的，三菱plc晶体管输出多为PNP型，须按照plc输出形式来选型（请参照第2页选型型谱）
6).更多产品信息和使用案例请参见朗风电气官网（www.t44.com.cn）
7).请认准产品商标
，以防假冒。
8).如有疑问请拨打技术服务热线：400-658-1009
朗风电气技术部编写
2013.5.28
